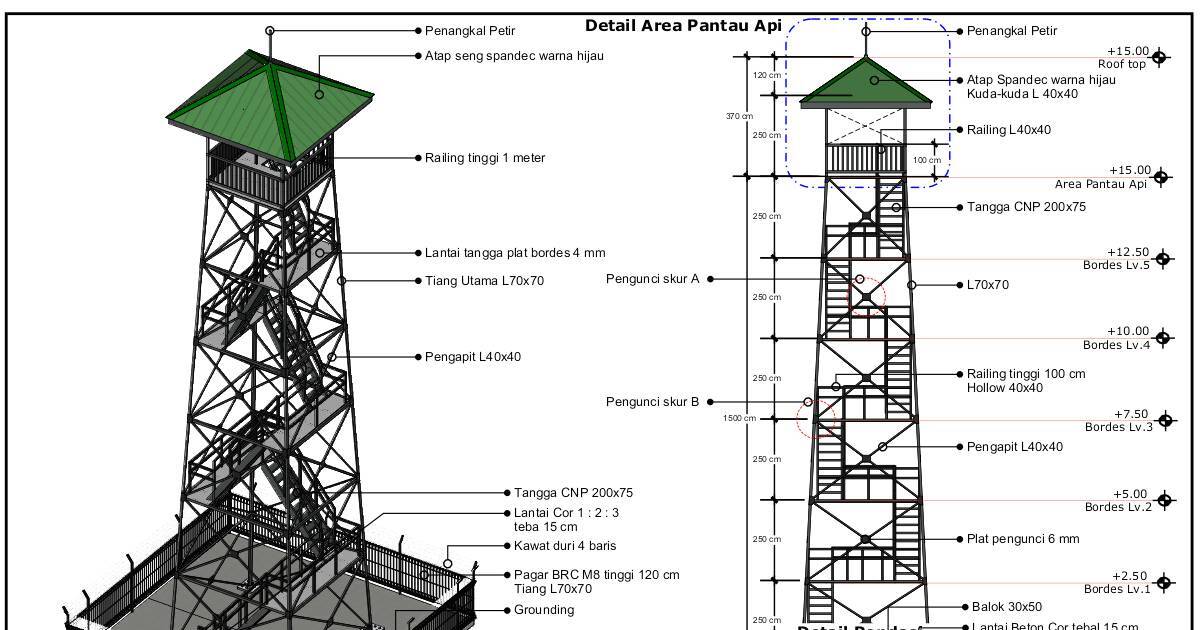

Isometric View
Non scale
Detail Area Pantau Api
Penangkal Petir
Atap seng spandec warna hijau
Lantai Cor 1 : 2 : 3
teba 15 cm
Pagar BRC M8 tinggi 120 cm
Tiang L70x70
Tiang Utama L70x70
Pengapit L40x40
Kawat duri 4 baris
1500 cm
250 cm
250 cm
250 cm
250 cm
250 cm
250 cm
Tangga CNP 200x75
120 cm
250 cm
370 cm
+2.50
Bordes Lv.1
+0.00
Tapak Plat
+5.00
Bordes Lv.2
+7.50
Bordes Lv.3
+10.00
Bordes Lv.4
+12.50
Bordes Lv.5
+15.00
Area Pantau Api
250 cm
520 cm
+15.00
Roof top
Penangkal Petir
Atap Spandec warna hijau
Kuda-kuda L 40x40
100 cm
Railing L40x40
Tangga CNP 200x75
L70x70
Railing tinggi 100 cm
Hollow 40x40
Pengapit L40x40
Plat pengunci 6 mm
Grounding
Kolom 40x40
Aanstampang 30 cm
Front View
Scale 1 : 125
Tapak 120x120x30 cm
Railing tinggi 1 meter
Pengunci skur A
Pengunci skur B
Detail Pondasi
Balok 30x50
Lantai Beton Cor tebal 15 cm
Lantai tangga plat bordes 4 mm
DRAWN BY
ISSUE
October 27, 2022
PROJECT
PEMBANGUNAN TOWER PANTAU API
TINGGI 15 METER
PT. PERKEBUNAN MILANO
PT. DAYA LABUHAN INDAH
01
DESCRIPTION
ISOMETRIC VIEW
Modified: October 27, 2022
/10
